製品画像と使用方法

上 面



底 面

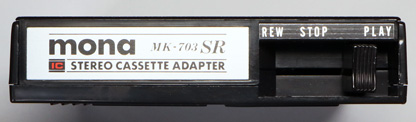

前 面

右側のレバーを「PLAY」にすると再生が始まる。「REW」にすると巻き戻しされる。

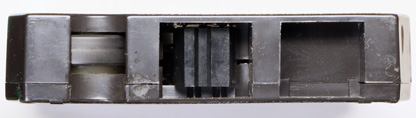

背 面

中央の黒いものが信号伝達用のヘッド。この部分が8トラプレーヤーのヘッドに密着し磁気で信号を伝達する。
左にあるのはピンチローラーで、8トラプレーヤーのキャプスタンに密着して回転し、アダプターの動力源となる。



ヘッドとピンチローラーの動き

「STOP」の状態

ヘッドとピンチローラーは奥へ引き込まれている。


「PLAY」の状態

ヘッドとピンチローラーが手前側にスライドし、ヘッドはテープに密着、ピンチローラーは回転しているキャプスタンに密着することで、テープが走行する。


「REW(リワインド)」の状態

ヘッドとピンチローラーの位置は「STOP」と同じ。供給側のリール(右側)が回転し、テープを巻き戻しする。



8トラプレーヤーへの装着・再生方法

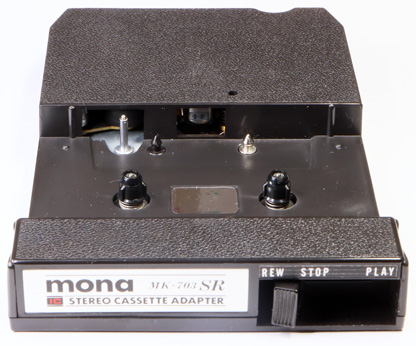

アダプターにカセットをセットする

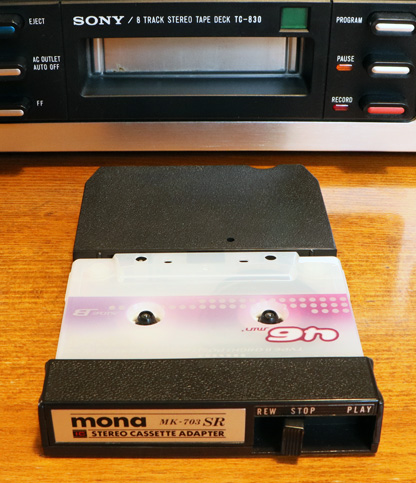

アダプターをプレーヤーに入れる



8トラテープの再生と同様にアダプターを奥まで押し込む



アダプターのレバーを「PLAY」の位置にする

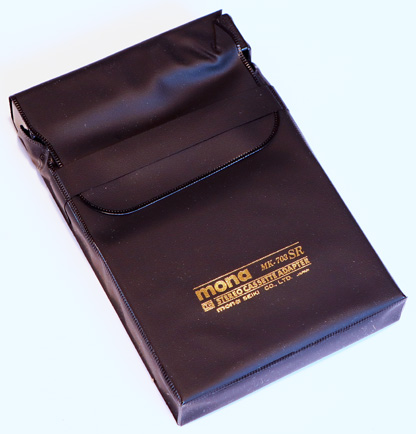

キャリングケース





mona カセットアダプター Top
